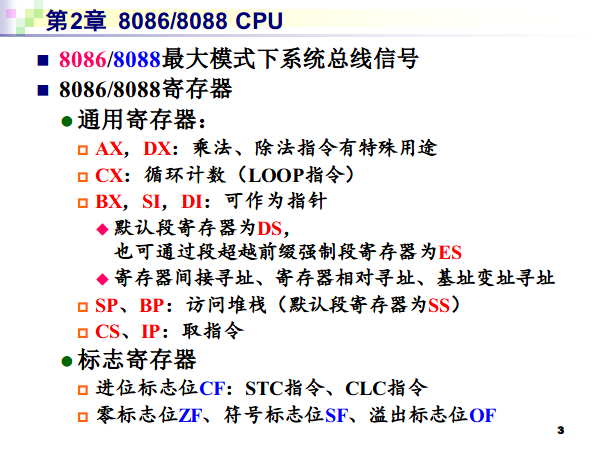

第2章 8086/8088 cpu

mark
mark

程序框架

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
STACK  SEGMENT STACK
       DB	100 DUP(0)
STACK  ENDS

DATA   SEGMENT
NUM8   DB 16,25
NUM16  DW 36,64
ARRAY8 DB 20 DUP(0)
………  …………
DATA   ENDS

CODE   SEGMENT
       ASSUME CS:CODE,DS:DATA,SS:STACK
START: MOV AX,DATA
       MOV DS,AX
        …………
       MOV AX,4C00H
       INT 21H
CODE   ENDS
       END START

子程序结构

1
2
3
4
5
6
7
8
9
10
     ……
     CALL SUB1
     ……

SUB1 PROC
     PUSH …
     ……
     POP …
     RET
SUB1 ENDP

第6章 输入、输出技术

程序控制 IO 方式

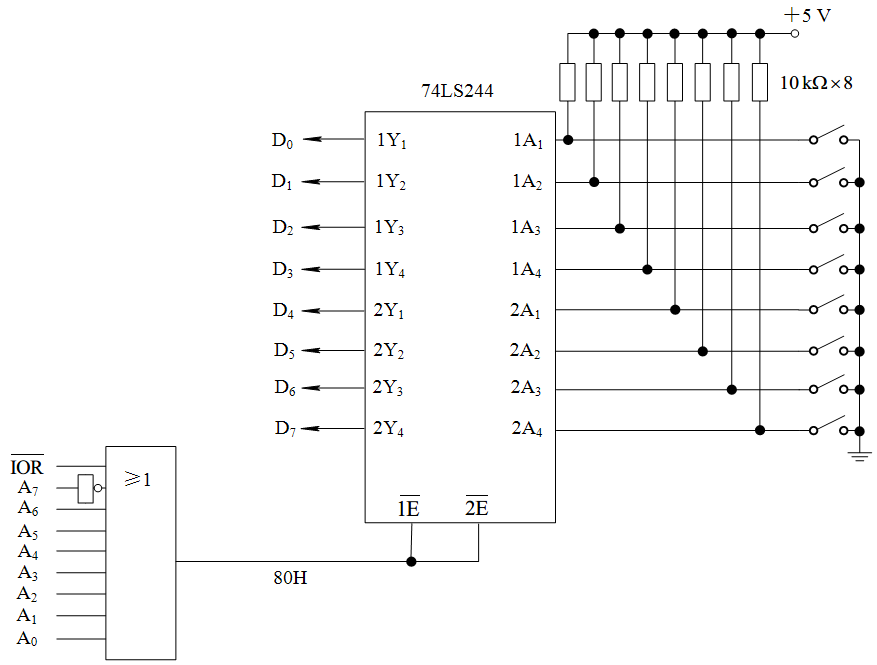

  • 输入接口：三态门 74LS244

    mark
    mark

    IN AL,80H

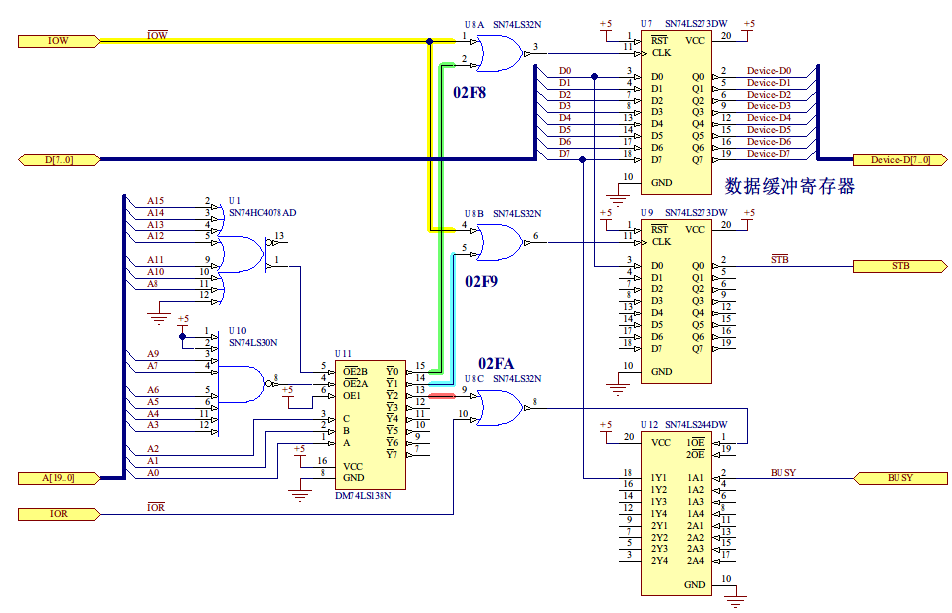

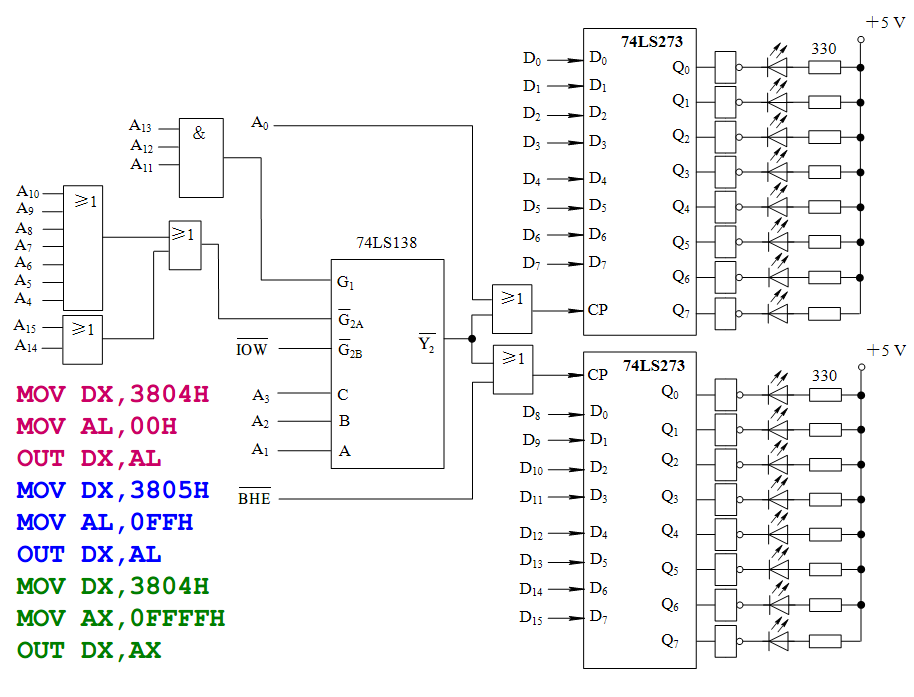

  • 输出接口 锁存器 74LS273

    mark
    mark
mark
mark

中断方式

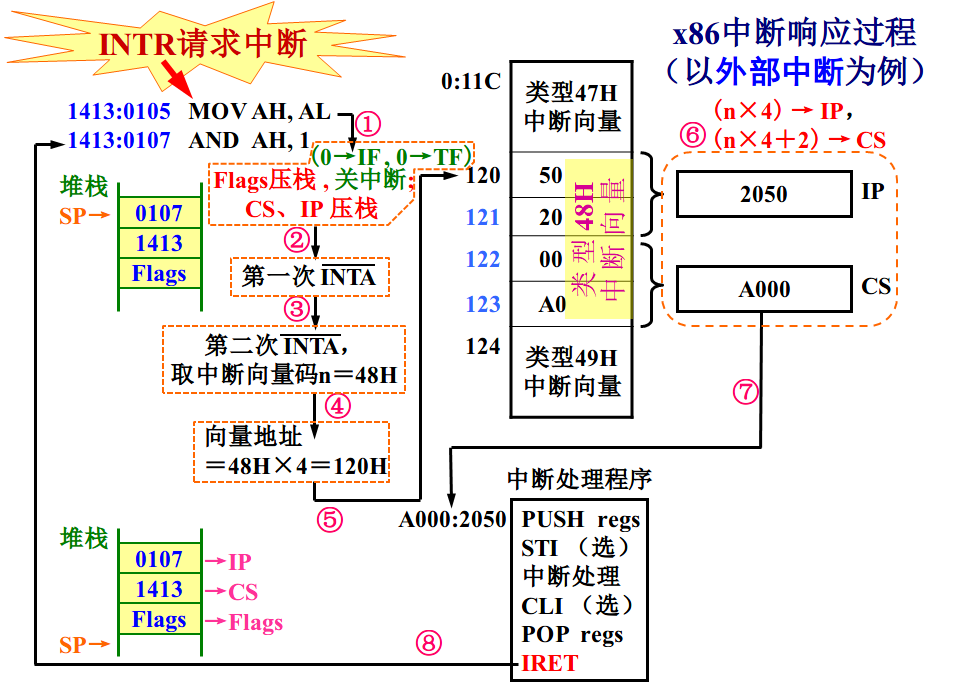

  • 8086 中断过程

    1. 中断请求：

      NMI：不可屏蔽中断

      INTR：可屏蔽中断

    2. 中断响应：

      在每条指令的最后一个时钟周期，检测 INTR 和 NMI 信号，判断是否响应

      对于 INTR CPU 应该处于开中断状态 IF = 1

    mark
    mark
