输入输出接口

输入接口：三态门：74LS244

输出接口：锁存器：74LS273

中断响应过程

中断 DMA 设计基本概念，不涉及大的设计

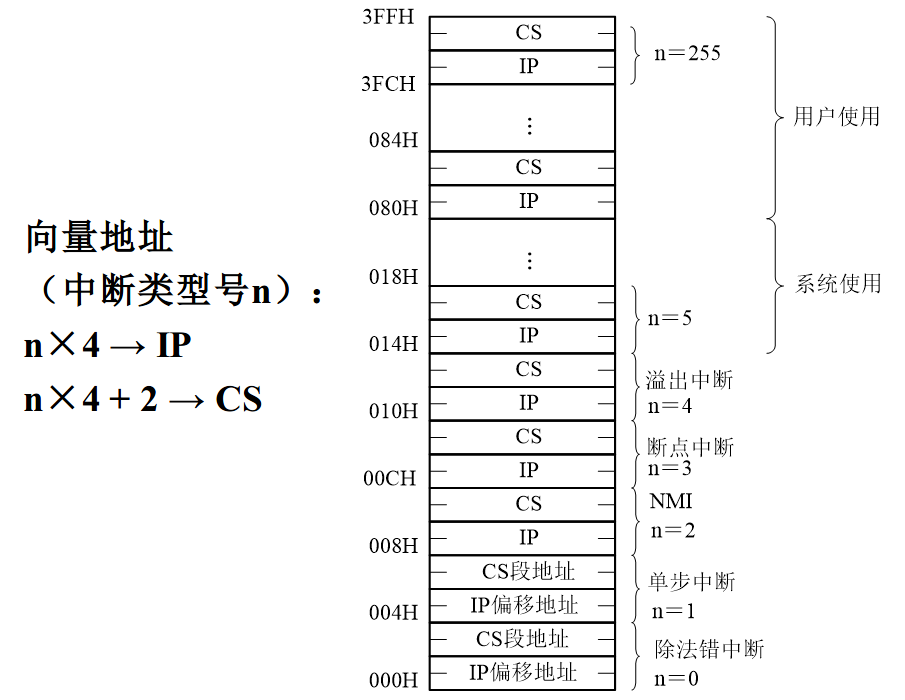

中断向量表，中断向量码之间的关系

  • 中断向量码 * 4 得到中断向量表的行号
  • 按 中断向量码 * 4 访问内存，前两个字节赋给 IP，后两个字节 （大地址）赋值给 CS 寄存器
mark
mark
  1. 中断请求
  2. 中断响应
    • 断点保护
      • PSW 入栈
      • 自动关中断：IF = 0， TF = 0；
      • CS 内容入栈
      • IP 内容入栈
    • 中断判优
    • 中断源识别：中断向量法，由中断源提供中断类型号，确定中断源
    • 获得中断服务程序首地址
  3. 中断处理
    • 保护现场 （PUSH 寄存器）
    • 开中断 （STI）
    • 中断处理
    • 关中断 （CLI）
    • 恢复现场 （POP 寄存器）
    • 中断返回 （IRET）

8086 系统的中断过程

mark
mark

8259 可编程中断控制器

初始化命令字：ICW

初始化的初始化字 ：ICW2 存放中断向量码的高5位，低三位内部自动填充

mark
mark
  • D7 ~ D3 中断向量码的高5位
  • D2~D0 中断源的序号 IRn
    • 000 - 111 对应 IR0-IR7
    • 有 8259 根据中断源的序号自动填入

DMA：使用 8237
